加工收縮痕

塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質(zhì)量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質(zhì)量勢在必行

在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴重，這是由于較厚區(qū)域的冷卻速度要比周圍區(qū)域慢得多。冷卻速度不同導致連接面處形成凹陷，即為人們所熟悉的收縮痕。這種缺陷嚴重限制了塑料產(chǎn)品的設計和成型，尤其是大型厚壁制品如電視機的斜面機殼和顯示器外殼等。事實上，對于日用電器這一類要求嚴格的產(chǎn)品上必須消除收縮痕，而對于玩具等一些表面質(zhì)量要求不高的產(chǎn)品允許有塑料加工收縮痕的存在。

形成塑料加工收縮痕的原因可能有一個或多個，包括加工方法、部件幾何形狀、材料的選擇以及模具設計等。其中幾何形狀和材料選擇通常由原材料供應商決定，且不太容易改變。但是模具制造商方面還有很多關于模具設計的因素可能影響到塑料加工收縮環(huán)節(jié)。冷卻流道設計、澆口類型、澆口尺寸可能產(chǎn)生多種效果。例如，小澆口如管式澆口比錐形的澆口冷卻得快得多。澆口處過早冷卻會減少型腔內(nèi)的填充時間，從而增加收縮痕產(chǎn)生的幾率。對于成型工人，調(diào)整加工條件是解決塑料加工收縮問題的一種方法。填充壓力和時間顯著影響收縮。部件填充后，多余的材料繼續(xù)填充到型腔中補償材料的收縮。填充階段太短將會導致收縮加劇，最終會產(chǎn)生較多或較大的收縮痕。這種解決塑料加工收縮方法本身也許并不能將收縮痕減少到滿意的水平，但是成型工人可以調(diào)整填充條件改善收縮痕。

什么是塑料洛氏硬度

塑料洛氏硬度是表示材料硬度的一種度量方法。測定時將一規(guī)定的壓頭以較小的負荷壓在試樣上，然后逐漸增至某一較大值，再回復到較小負荷。 塑料洛氏硬度用如此造成的試樣上壓痕深度的凈增加數(shù)來表示的材料硬度 值、根據(jù)壓頭的尺寸、加至負荷值I`}i大小，對應規(guī)定了不同的 標尺。例如，有k標尺、L

塑料制品填充不足的缺陷定義

塑料制品注塑加工時，填充不足(缺料、短射)是指熔融塑料在注射時，未完全填充滿模具型腔內(nèi)某個角落，即產(chǎn)品未填充完整、缺少一部分的狀態(tài) 。 原材料流動末端出現(xiàn)部分不完整現(xiàn)象或一模出多穴產(chǎn)品中有一部 分填充不滿，特別是薄壁區(qū)、薄筋位、深筋位或流動路徑的末端區(qū)域。填充不足

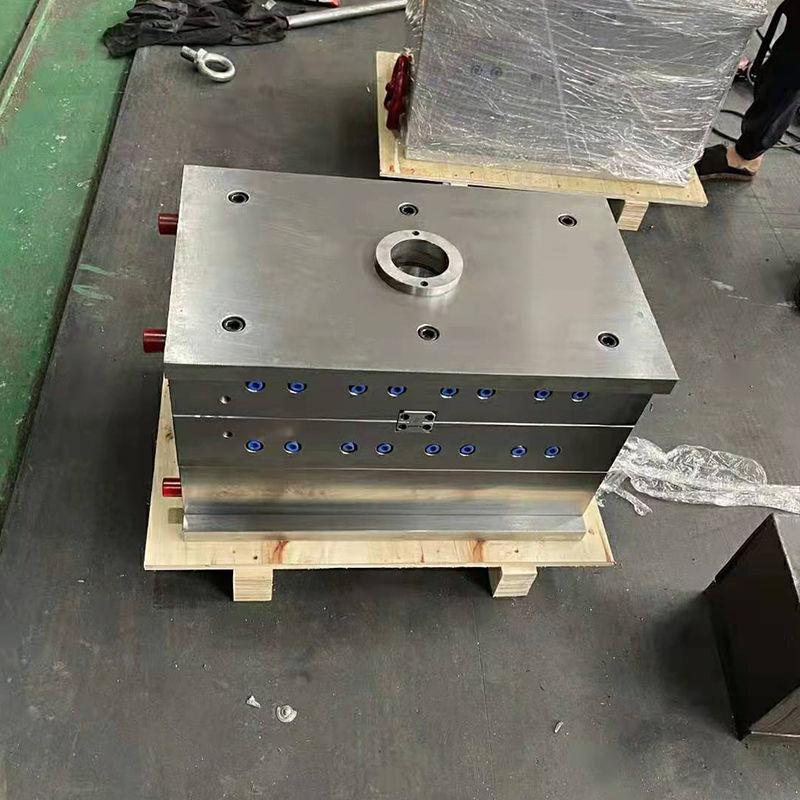

塑料模具的基本結構是什么

塑料注塑模具基本分為靜模和動模。在注塑機的注射頭一邊的帶澆口套的為靜模，靜模一般有澆口套、靠板、模板組成，簡單模具（特別是靜模沒有芯子的模具）也可以不使用靠板，直接用厚一點的模板就可以了。澆口套一般為標準件，除非特殊原因，不建議取消。澆口套的使用有利于安裝模具、更換方便，不用自己拋光。有些特殊模具澆

磁鐵斷裂的缺陷定義

注塑生產(chǎn)時磁鐵斷裂是指在注塑過程中，由于注射壓力或模具配合精度的問題，導致完整的磁鐵從某個部位產(chǎn)生裂紋或斷開，造成成型后塑料產(chǎn)品的缺陷。 對于塑料注塑產(chǎn)品來說，磁鐵是存在一定的功能性要求的。所以這種缺陷一旦發(fā)生，產(chǎn)品直接報廢，該缺陷屬于功能性的致命缺陷。

改性尼龍材料的注塑加工工藝

注塑加工廠家在生產(chǎn)中，對改性尼龍材料有很強的吸濕性，加工前需充分干燥，可在80~90℃熱風中循環(huán)干燥至含水量不超過0.3%為止，并應防止干燥后在吸濕。高溫時易氧化降解，超過300℃時分解，在滿足成型工藝的前提下，應避免溶體溫度過高，并應避免在料筒內(nèi)滯留時間過長。流動性極好，溢邊值為0.02mm，左
