流動性

2.1熱塑性塑料流動性大小，一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動長度、表現(xiàn)粘度及流動比（流程長度/塑件壁厚）等一系列指數(shù)進(jìn)行分析。分子量小，分子量分布寬，分子結(jié)構(gòu)規(guī)整性差，熔融指數(shù)高、螺流動長度長、表現(xiàn)粘度小，流動比大的則流動性就好，對同一品名的塑料必須檢查其說明書判斷其流動性是否適用于注塑成型。按模具設(shè)計(jì)要求大致可將常用塑料的流動性分為三類：

①流動性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動性也因各成型因素而變，主要影響的因素有如下幾點(diǎn)：

①溫度料溫高則流動性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動性隨溫度變化較大。對PE、POM、則溫度增減對其流動性影響較小。所以前者在成型時宜調(diào)節(jié)溫度來控制流動性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動性也增大，特別是PE、POM較為敏感，所以成型時宜調(diào)節(jié)注塑壓力來控制流動性。

③模具結(jié)構(gòu)澆注系統(tǒng)的形式，尺寸，布置，冷卻系統(tǒng)設(shè)計(jì)，熔融料流動阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統(tǒng)）等因素都直接影響到熔融料在型腔內(nèi)的實(shí)際流動性，凡促使熔融料降低溫度，增加流動性阻力的則流動性就降低。模具設(shè)計(jì)時應(yīng)根據(jù)所用塑料的流動性，選用合理的結(jié)構(gòu)。成型時則也可控制料溫，模溫及注塑壓力、注塑速度等因素來適當(dāng)?shù)卣{(diào)節(jié)填充情況以滿足成型需要。

塑料件產(chǎn)生燒焦缺陷含義

塑料注塑加工中，塑料制品有燒焦是指在產(chǎn)品流動末端局部位置形成不規(guī)則的深色焦痕。 當(dāng)這種燒焦痕出現(xiàn)碳化的情況時，客戶基本上是不會接受這種產(chǎn)品的。燒焦缺陷屬于外觀輕微缺陷，僅僅出現(xiàn)顏色有稍許發(fā)黃或輕微黑點(diǎn)的情況下，可以與客戶商量限度接受。

塑料制品注塑形狀有差異的原因及解決辦法

原因分類：塑料模具：1、模具中模具加工未到數(shù)或加工過多。 2、模具有異物粘在模具內(nèi)。注塑工藝：1、成型材料的雜質(zhì)粘在模具的死角位置，無法取出， 2、注射成型壓力不足。所以生產(chǎn)出來的塑料產(chǎn)品有

塑料制品模具定做要注意哪3個方面

塑料制品模具一般需要在150°C-200°C下進(jìn)行工作，除了受到一定壓力作用外，還要承受溫度影響，根據(jù)其成型條件，模具一般需要具備以下性能：1、具有較好的熱穩(wěn)定性。塑料模具成型加工經(jīng)熱處理后因線膨脹系數(shù)小，熱處理變形小，溫度差異引起的尺寸變化率小，金相組織和模具尺寸穩(wěn)定，可減少或不再進(jìn)行加工，即可保證模具尺寸

注塑和吹塑工藝上的區(qū)別

注塑和吹塑的工藝不一樣，吹塑是注+吹；注塑是注+壓；吹塑做的一定有那個拔吹氣管留下的頭，注塑做的一定有澆口斷面.一般來說,注塑是實(shí)芯體,吹塑是空芯體,吹塑表面是不平整的.吹塑的有吹氣口.注塑，即熱塑性塑料注塑成型，這種方法即是將塑料材料熔融，然后將其注入膜腔。熔融的塑料一旦進(jìn)入模具中，它就受冷依模腔樣成型成

什么是雙色注塑？

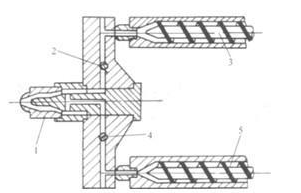

注塑生產(chǎn)中，所謂雙色注塑成型，是指將兩種不同色澤的塑料注入同一模具的成型方法。它能使塑件出現(xiàn)兩種不同的顏色，并能使塑件呈現(xiàn)有規(guī)則的圖案或無規(guī)則的云紋狀花色，以提高塑件的實(shí)用性和美觀性。 雙混色注塑成型 注塑加工廠家生產(chǎn)中，如下圖所示為雙混色注
