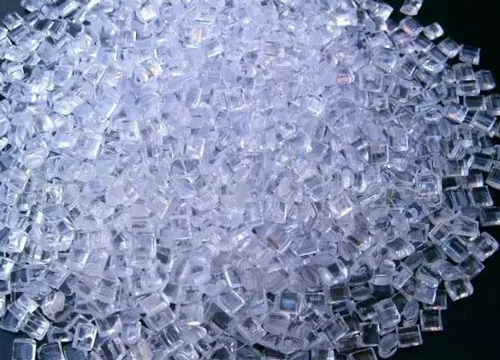

聚苯乙烯是指由苯乙烯單體經(jīng)自由基縮聚反應(yīng)合成的聚合物，英文名稱為Polystyrene,日文名稱為ポリスチロール,簡(jiǎn)稱PS。它是一種無色透明的熱塑性塑料，具有高于攝氏100度的玻璃轉(zhuǎn)化溫度，因此經(jīng)常被用來制作各種需要承受開水的溫度的一次性容器，以及一次性泡沫飯盒等。

基本資料

結(jié)構(gòu)簡(jiǎn)式：-[-CH—CH2-]-n

　　|

　　C6H5

　　密度：1050 kg/m³

　　電導(dǎo)率：(σ) 10-16 S/m

　　導(dǎo)熱率：0.08

　　楊氏模量：(E) 3000-3600 MPa

　　拉伸強(qiáng)度：(σt) 46–60 MPa

　　伸長(zhǎng)長(zhǎng)度：3–4%

　　夏比沖擊試驗(yàn)：2–5 kJ/m²

　　玻璃轉(zhuǎn)化溫度：80-100°C

　　熔點(diǎn)：240°C

　　熱膨脹系數(shù)：(α) 8 * 10-5/K

　　熱容：(c) 1.3 kJ/(kg?K)

　　吸水率：(ASTM) 0.03–0.1

降解：±2000年

機(jī)械性能

PS的分子量過高，加工困難，所以通常聚苯乙烯的分子量為5～20萬(wàn)。PS的機(jī)械性能，隨溫度升高，剛性（彈性模量、抗拉強(qiáng)度、沖擊強(qiáng)度等下降，而斷裂伸長(zhǎng)率較大。PS的透明性好，透光率達(dá)88～92%，僅次于丙烯酸類聚合物，折射率為1.59～1.60。故可用作光學(xué)零件，但它受陽(yáng)光作用后，易出現(xiàn)發(fā)黃和混濁。PS有主要缺點(diǎn)是性脆和耐熱性低。對(duì)PS進(jìn)行改性，如橡膠改性的高抗沖PS（HIPS）；MMA-丁二烯-苯乙烯（MBS）；A（丙烯腈）B（丁二烯）S ，在工業(yè)上應(yīng)用最廣泛的是ABS塑料。 優(yōu)異、持久的隔熱保溫性：擠塑板，導(dǎo)熱系數(shù)為0.028w/mk,具有高熱阻、低線性膨脹率的特性。其導(dǎo)熱系數(shù)遠(yuǎn)遠(yuǎn)低于其它 的保溫材料如：EPS板、發(fā)泡聚氨酯、保溫砂漿、水泥珍珠巖等。同時(shí)由于本材料具有穩(wěn)定的化學(xué)結(jié)構(gòu)和物理結(jié)構(gòu)，確保本材料保溫性能的持久和穩(wěn)定。

優(yōu)越的抗水、防潮性

擠塑板具有緊密的閉孔結(jié)構(gòu)。聚苯乙烯分子結(jié)構(gòu)本身不吸水，板材的正反面又都沒有縫隙，因此，吸水率極低，防潮和防滲透性能極佳。 高強(qiáng)度抗壓性：擠塑板由于發(fā)泡結(jié)構(gòu)緊密相連且壁間無縫隙，所以其抗壓強(qiáng)度極高，即使長(zhǎng)時(shí)間水泡仍維持不變。因此用作泊車平臺(tái)、機(jī)場(chǎng)跑道、高速公路等領(lǐng)域能受到良好的抗沖擊性。

防腐蝕、經(jīng)久耐用性：一般的硬質(zhì)發(fā)泡保溫材料使用幾年后易產(chǎn)生老化，隨之導(dǎo)致吸水造成性能下降。而擠塑板因具有優(yōu)異的防腐蝕、防老化性、保溫性，在高水蒸汽壓力下，仍能保持其優(yōu)異性能，使用壽命可達(dá)到30-40年。

輕質(zhì)、高硬度

擠塑板完全的閉孔發(fā)泡結(jié)構(gòu)形成輕質(zhì)，而均勻的蜂窩結(jié)構(gòu)造成高硬質(zhì)，但又不像聚氨酯發(fā)泡、酚醛發(fā)泡那樣發(fā)脆，因此不易破損，不僅搬運(yùn)、安裝輕便，切割容易，用作屋頂保溫時(shí)不會(huì)影響結(jié)構(gòu)的承受能力。 高品質(zhì)環(huán)保型：擠塑板不會(huì)發(fā)生分解和霉變，不會(huì)有有害物質(zhì)揮發(fā)，化學(xué)性質(zhì)穩(wěn)定。同時(shí)在生產(chǎn)過程中，利用環(huán)保型原料，不產(chǎn)生有害氣體，沒有廢水產(chǎn)生，所形成的固體下腳料，可回收處理再利用，是高品質(zhì)環(huán)保型產(chǎn)品。
